產品用途
用于高電壓測量和沖擊電壓測量。
產品組成
主要由可移底座，高壓部分，低壓部分，測量電纜組成。
分壓比的確定
可用已知的分壓器（例如電阻分壓器）進行比較測量。
技術參數
雷電沖擊1.2/50μs 100kV ；工頻電壓50或60Hz 100kV。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
簡 介 Introduction
分壓器用于高電壓測量； 該裝置具有使數兆伏的電壓值降到幾百伏的作用，以便測量和記錄這一電壓，在低壓側取得加于試品上的高電壓的正確圖象。
我們使用的阻尼式電容分壓器是由電容器和電阻串聯而成。
電纜匹配：
為了估計測量電路的分壓比，除了引至分壓器的高壓引線外，還須考慮通過同軸電纜連接到低壓側的測試儀器。特別對長電纜來說，電纜電容同低壓電容比起來，是不能忽視的。這時可根據終端電阻必須大致等于電纜波阻抗的原則來進行電纜匹配，這樣分壓器就有最合適的傳遞特性。
分壓比的確定：
可用已知的分壓器（例如電阻分壓器）進行比較測量。
在計算阻尼式電容分壓器的分壓比時，雜散電容必須考慮進去。這意味著，分壓器應在其使用地點的測量回路中進行校準。高壓電容越大，周圍物體對分壓比的影響就越小。
為了使分壓比適應于試驗電壓，有的高壓部件可以短路，短路這些部件后，如果同樣不帶連接電阻進行測量，則剩余部件的傳遞特性不會改變。
若在傳遞特性上出現高頻振蕩，則多半是低壓部分的振蕩。所以，為了得到良好的傳遞特性，接地線必須短，低壓部件的電感對傳遞特性也有很大的影響，因此，低壓部分是由大量的元件并聯組成。
在測量中為了避免電纜的反射，測量電纜的末端必須用等于其自身波阻抗的電阻進行匹配。由我們?cè)O(shè)計的低壓部件具有裝在內部的匹配電阻。
結構設計：
阻尼式電容分壓器主要由可移底座，因電壓較高而帶有頂端屏蔽和可能有中間屏蔽的高壓部分，低壓部分，測量電纜組成。
整體分壓器參數 Overall voltage divider parameters
高壓總電容：CT=800pF
高壓部分：
單個高壓部件的參數
電容：CE=800pF
低壓部分：
電容：CS= 800 nF
測量電阻的匹配電阻：
RK=75 Ω
額定電壓：
高壓部分的額定電壓:
雷電沖擊 1.2/50μs 100kV
工頻電壓 50或60Hz 100kV
低壓部分的額定電壓:
雷電沖擊 1.2/50μs 1.00kV
工頻電壓 50或60Hz 0.80kV
整體分壓器的傳遞特性：
高壓引線的長度：m
響應時間：<150ns
過沖：<5.0%
分壓比：
K1=1000
附加數據：
溫度范圍： -20~+40℃
分壓器總高度：1.2m
分壓器重量：40kg

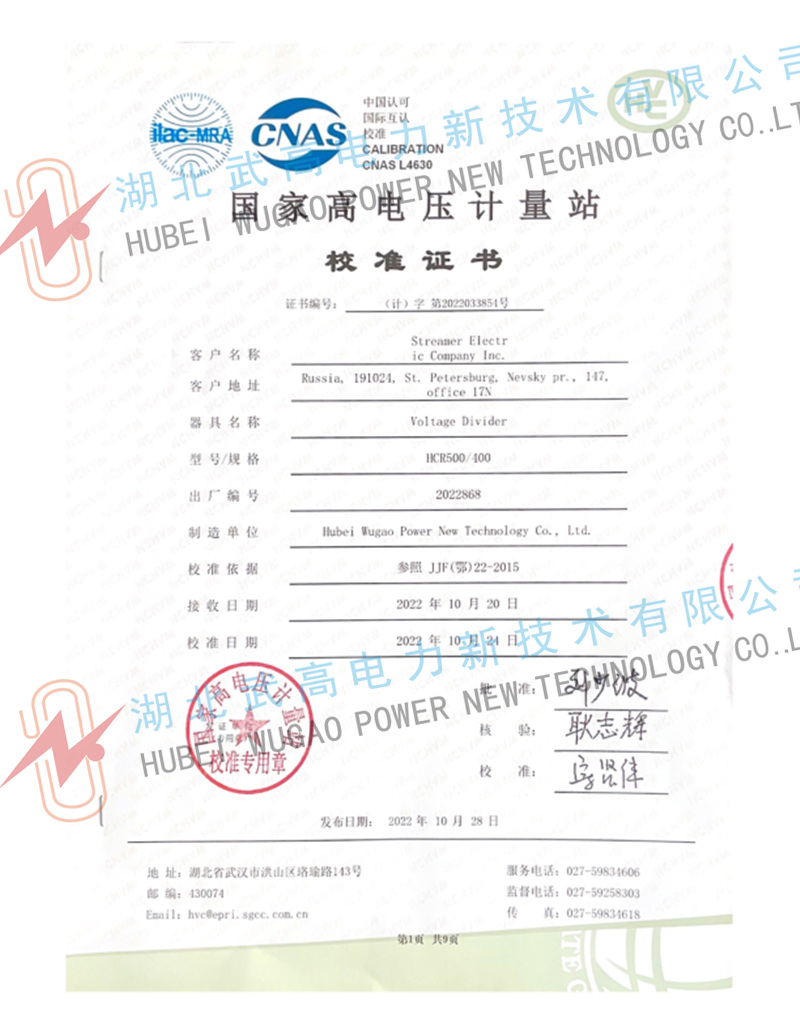

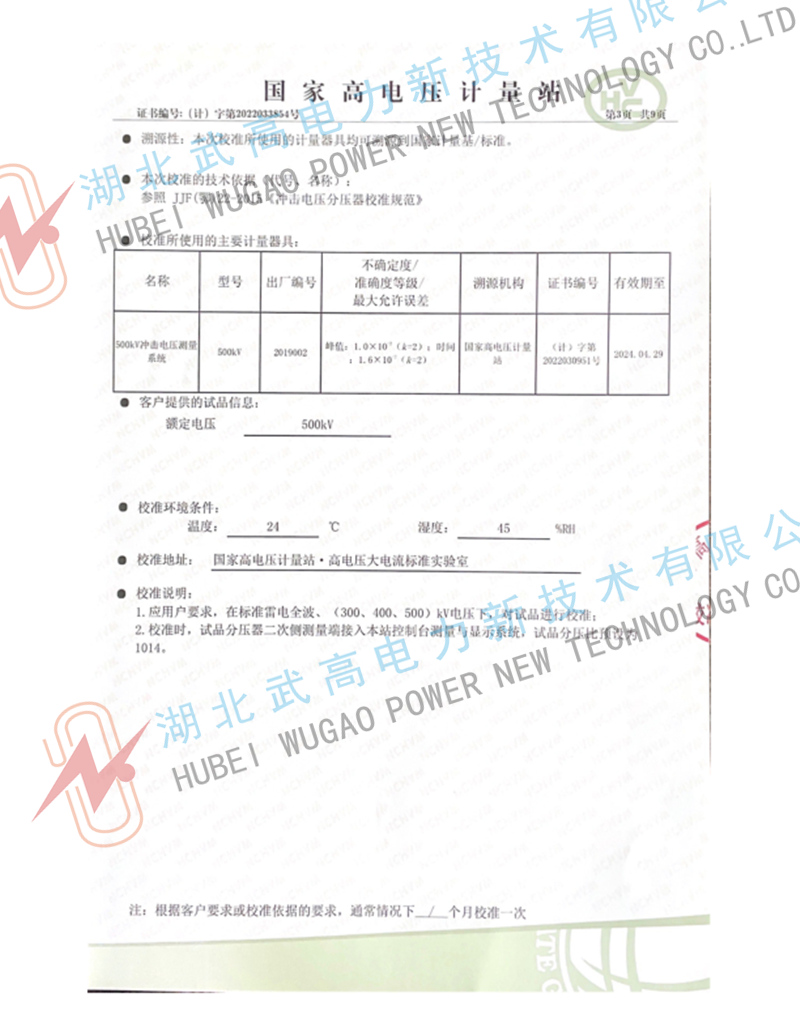

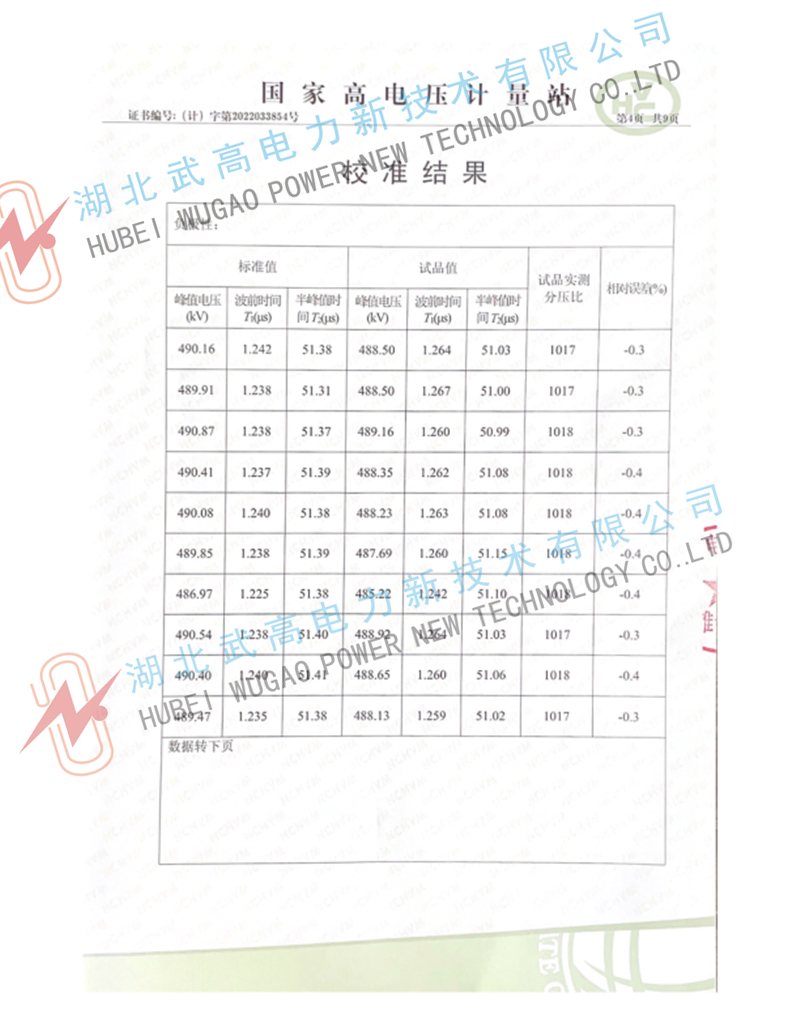

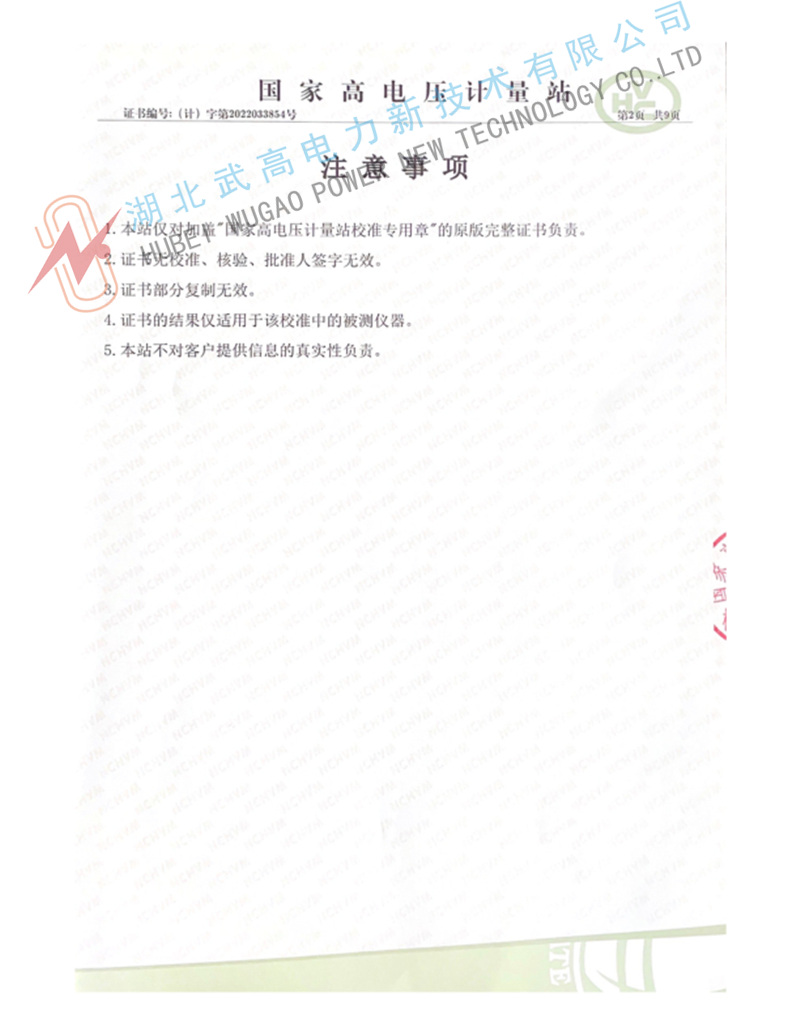

以下為500KV沖擊分壓器校準報告，共9張，版面限制，上傳4張，完整報告---
