產品用途
在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。
產品特點
使用簡單、安全可靠、適用電壓等級多、適用范圍廣。
產品組成

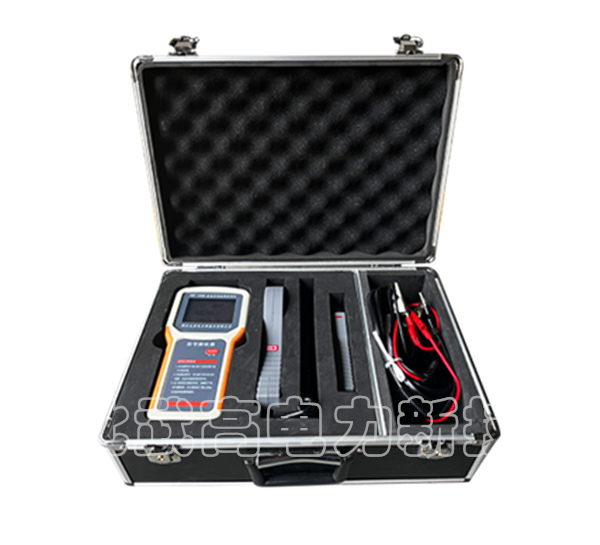

由信號發生器、信號接收器、整機組成。
產品參數
檢測最大接地電阻：300KΩ；接地電阻測量精度：0-4.5KΩ 等。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品概述 Overview

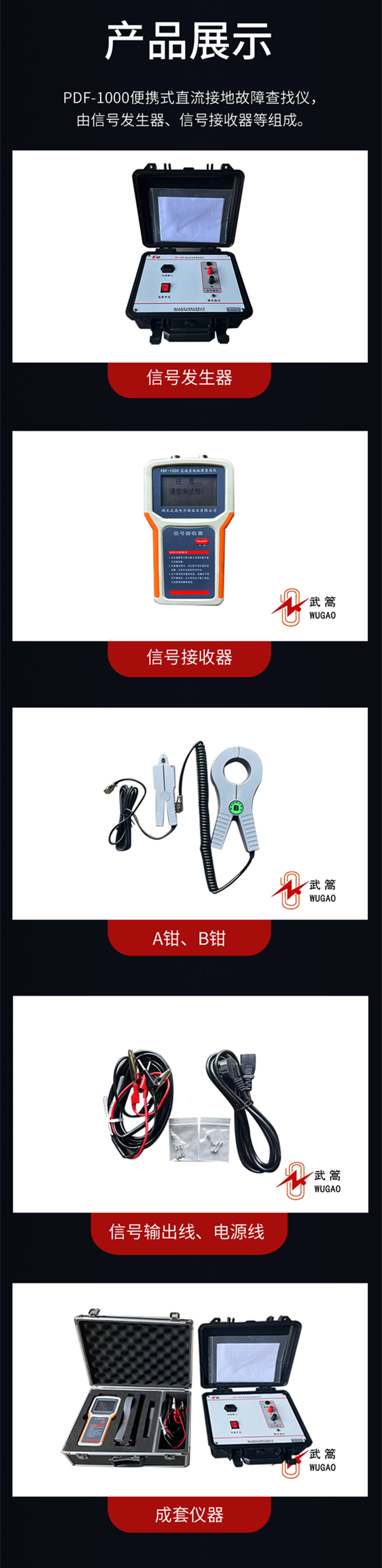

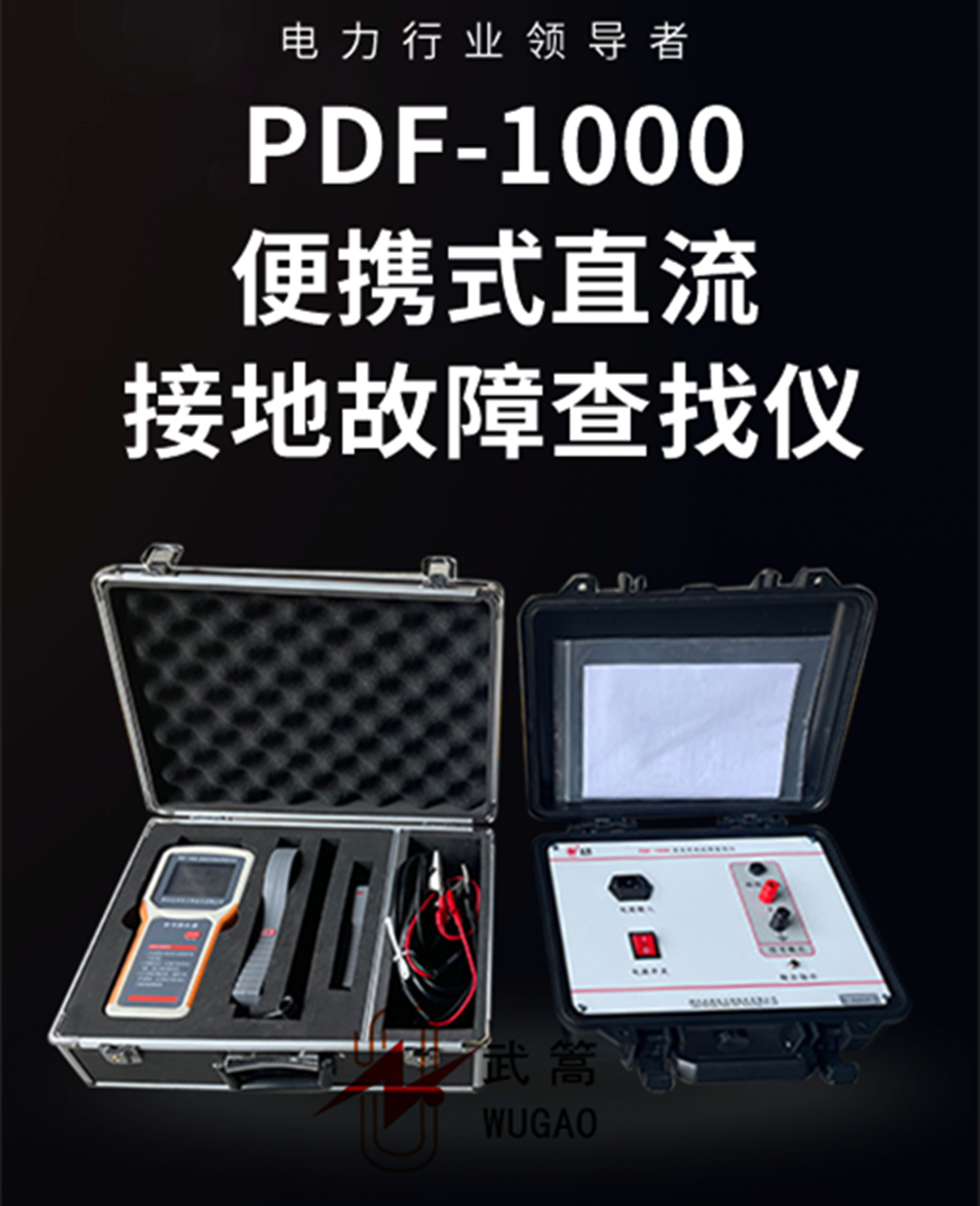

PDF1000便攜式直流接地檢測儀是新一代直流接地故障測試儀。本裝置由信號發生器、信號接收器和信號采集器（卡鉗）三部分組成。在查找直流系統故障時，三者須同時配合使用。它能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的高效處理大大提高了檢測范圍與抗干擾能力；采用了優秀的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。
本裝置以系統安全為首要前提，按行業標準的最高要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。
發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的安全連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。
PDF1000便攜式直流接地檢測儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率達到100％。
產品優點 Advantage
1、使用簡單。本儀器只需打開電源開關就可直接使用，無需別的按鍵操作。
2、安全可靠。本儀器無需停浮充電機及其它一切電源，對直流系統沒有任何影響。
3、適用電壓等級多。直流系統220V、110V、48V、24V都可以使用。
4、適用范圍廣。任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用。
5、攜帶方便，信號接收器自帶電池，無需外接電源，可以隨身攜帶到任何地方查找接地點。
6、直流系統不斷電查找接地點，不影響系統正常工作。
7、抗干擾能力強，克服了系統分布電容的影響。
8、智能化充電管理，減少充電時間，延長電池壽命。
技術指標 TECHNICAL INDEX

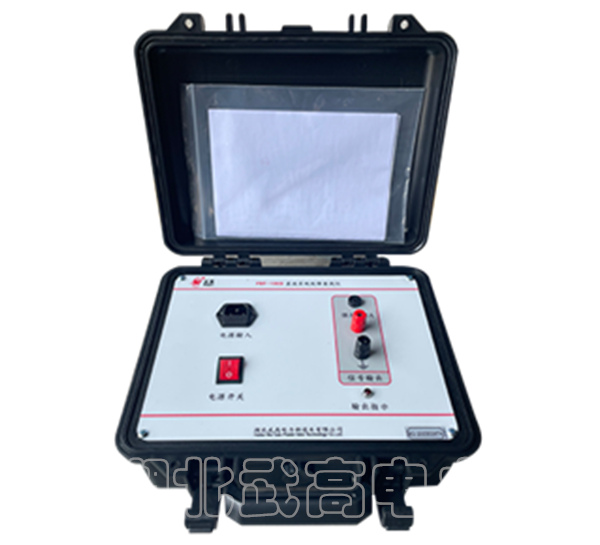

1、信號發生器
輸出信號頻率：2.5Hz
信號空載輸出電壓：±20V±5%
信號電壓幅值誤差：<5%
信號短路輸出電流：≤80mA
輸出口抗沖擊能力：400V直流沖擊
電源電壓：AC220V±10%
電壓頻率：50Hz±5%
輸入保險：200mA
最大功率：3W
體積：300mm×270mm×200mm

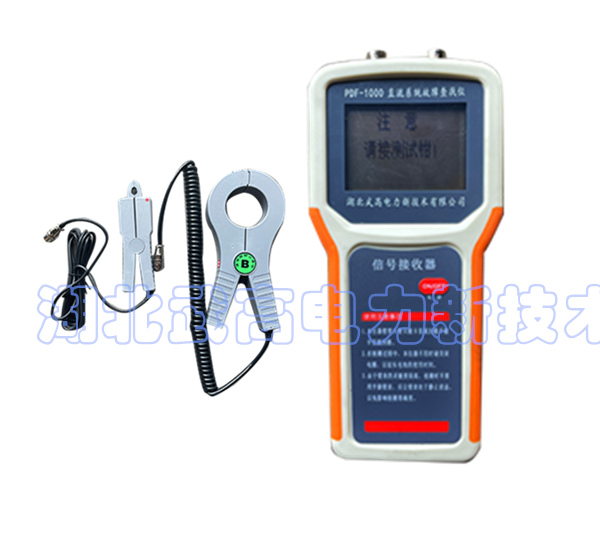

2、信號接收器
信號電流檢測靈敏度：0.5mA
信號發生器阻抗：40K
最大輸出電流：2.5毫安
接收器顯示：數字0-19
體積：210mm×100mm×32mm
A鉗口尺寸：Φ50mm
B鉗口尺寸：Φ7mm×9mm
3、整機
檢測最大接地電阻：300KΩ
檢測最大電容：20μF
接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ
接地電容檢測范圍：3-60uF
接地電容測量精度：3-10uF 誤差≤1uF
注意事項 note
1.由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動。
2.信號源應加在故障母線和地上。
3.本儀器鉗型卡鉗只能卡直流回路不能卡交流回路。
4.當各個支路都無明顯接地時，應注意接地點是否在供電部分，例如蓄電池、充電機等部位。
5.在檢測過程中，鉗表和信號接收器不用時請關閉電源，以延長電池的使用時間。
6.信號接收器電量不足時，應及時更換電池，以提高檢測的準確性。
7.由于鉗表的靈敏度很高，檢測時不要用手握鉗表，應讓鉗表處于靜止?fàn)顟B(tài)，以免影響檢測準確度。
如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251 13871255353
