產品用途
適用于交直流電機、變壓器、電器線圈的繞組匝間絕緣檢測。
可查故障
匝間絕緣擊穿（匝間短路）、電暈放電、繞組斷線、匝數差異。
產品特點

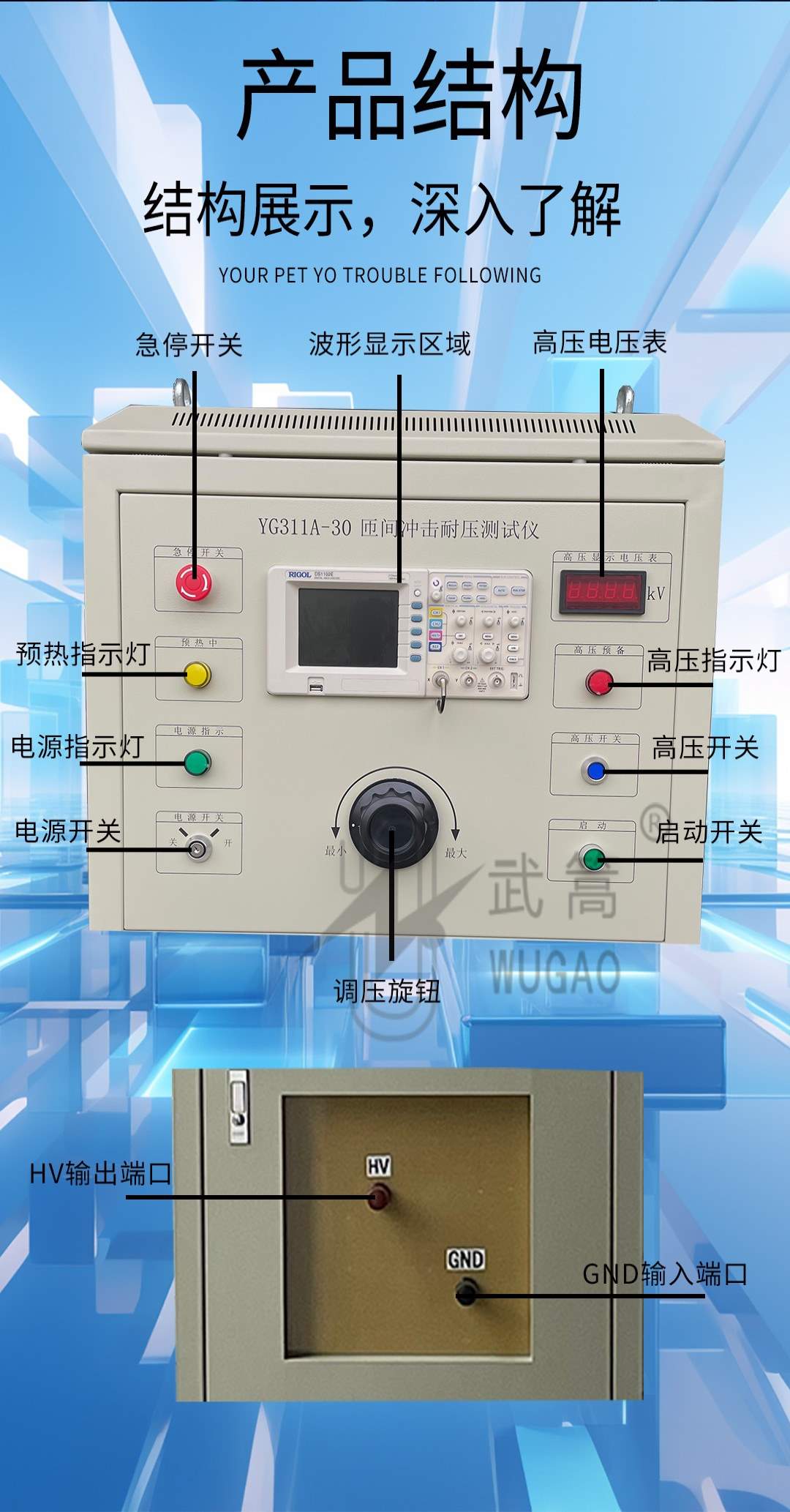

顯示：采用DS1052E彩色示波器;樣式：柜式；重量：150kg
產品參數
峰值電壓表顯示：0~30kV；最大輸出能量：22.5J；脈沖電容：0.05uF（也可按要求另選）。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
概述 Overview

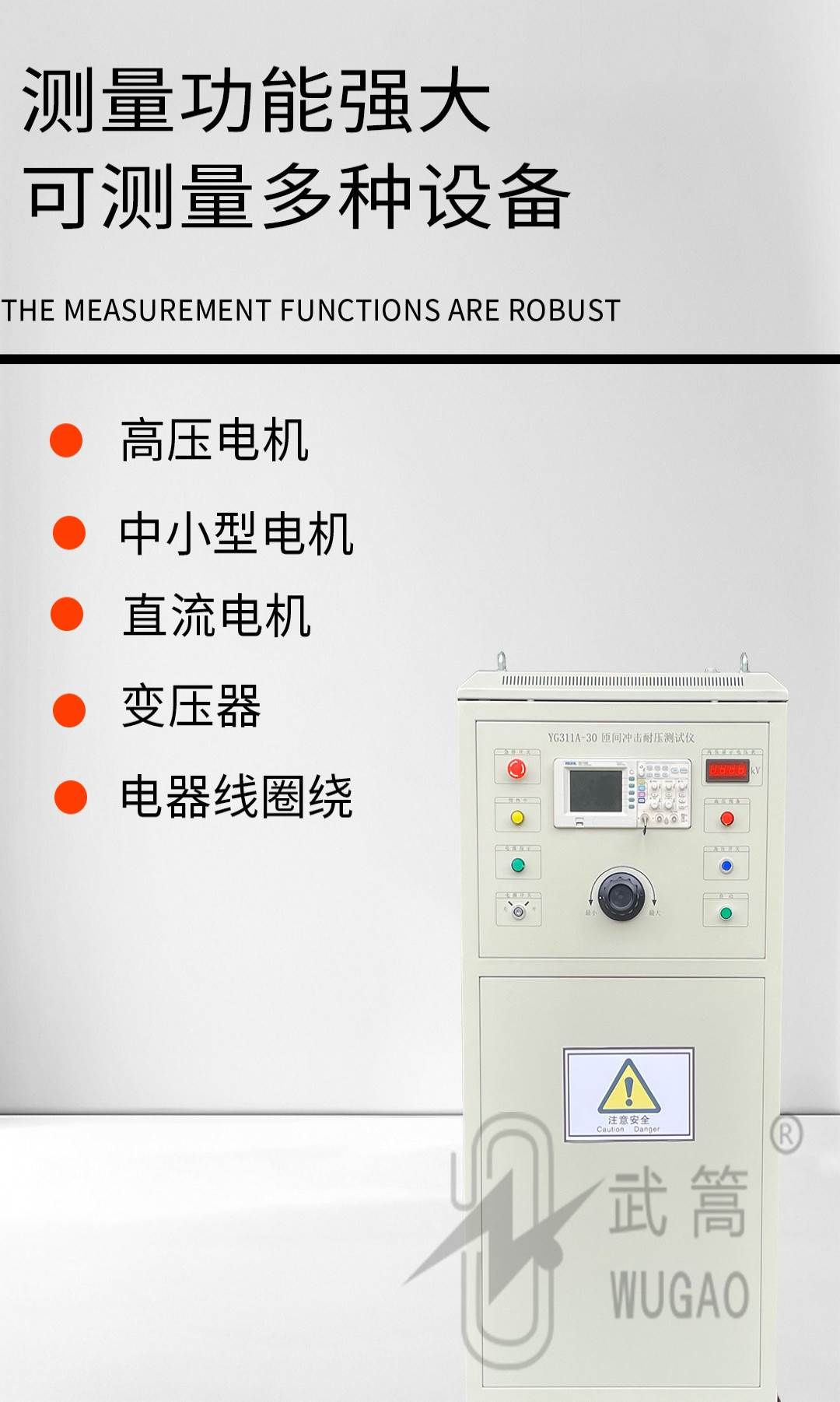

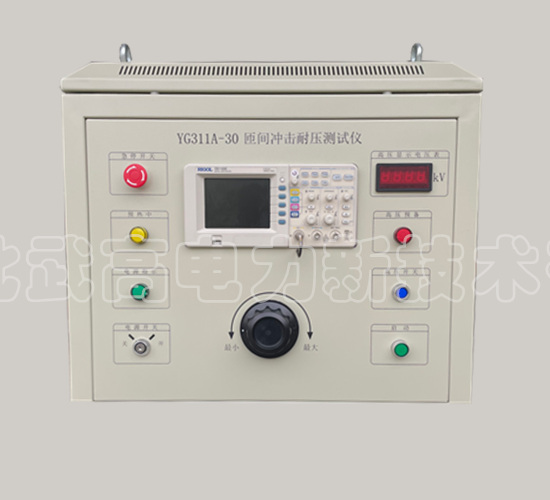

YG311A-30繞組匝間沖擊耐壓測試儀適用于試驗電壓30kV及以下高壓電機、中小型電機、直流電機的繞組匝間絕緣檢測；也可用于變壓器繞組、電器線圈繞組的匝間絕緣檢測。
為了提高電機、變壓器絕緣檢測水平和產品的可靠性，根據我國GB755-2000《旋轉電機基本技術要求》及部標JB/T9615.1—2000《交流低壓電機散嵌繞組匝間絕緣試驗方法》及GB14711-2004《中小型旋轉電機安全通用要求》規定必須對電機成品、半成品進行浸漬前后匝間絕緣耐壓試驗。
YG311A繞組匝間沖擊電壓試驗儀是以檢測被試品阻抗對稱平衡情況為基本原理，采用沖擊波比較法以高頻、高壓脈沖對電機、變壓器繞組進行等效過電壓的無損模擬試驗，利用示波器觀察波形對比分析，能直觀、迅速正確地測試繞組匝間短路及各種阻抗不平衡故障。

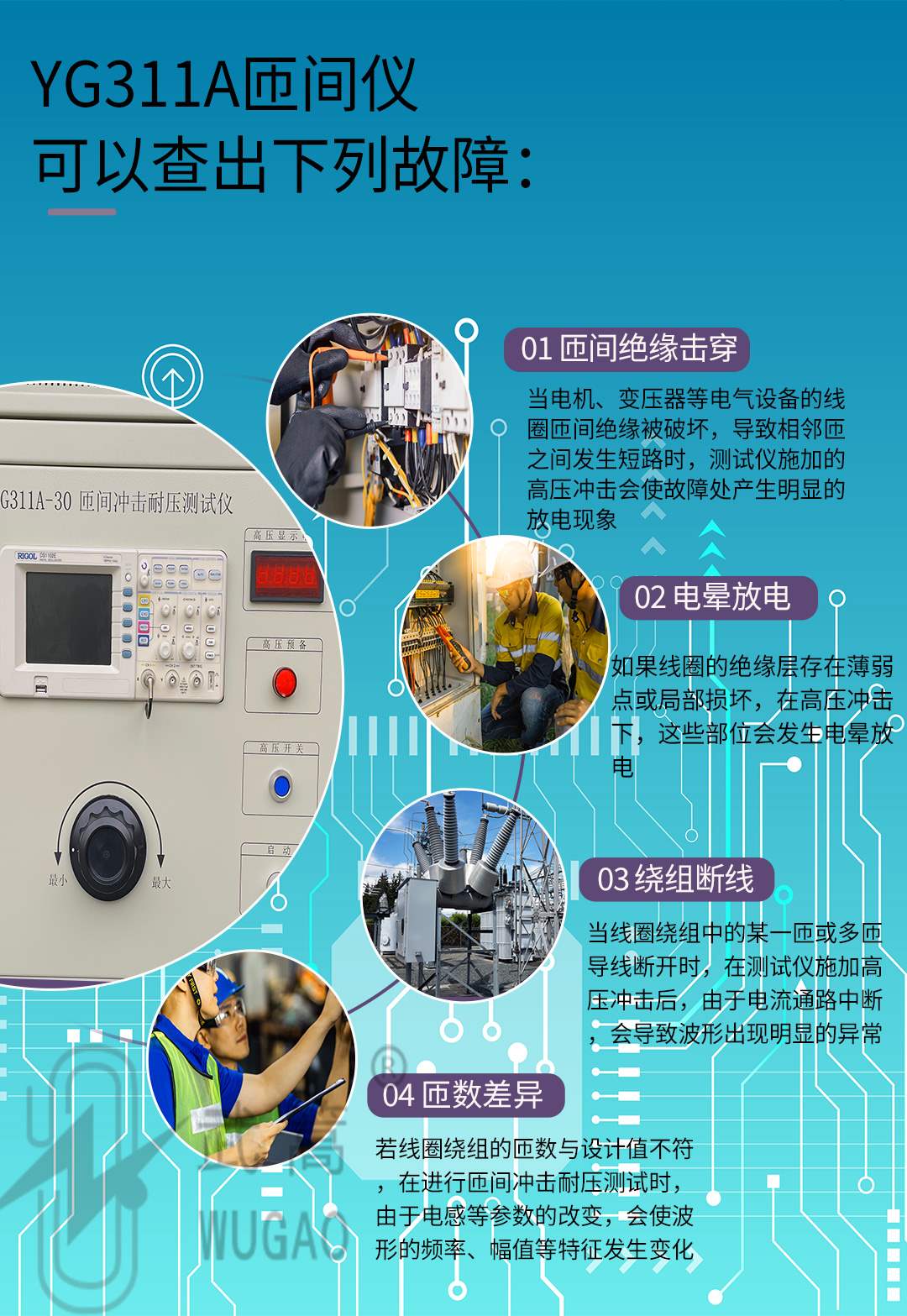

YG311A匝間儀可以查出下列故障：
匝間絕緣擊穿（匝間短路）
電暈放電
繞組斷線
匝數差異

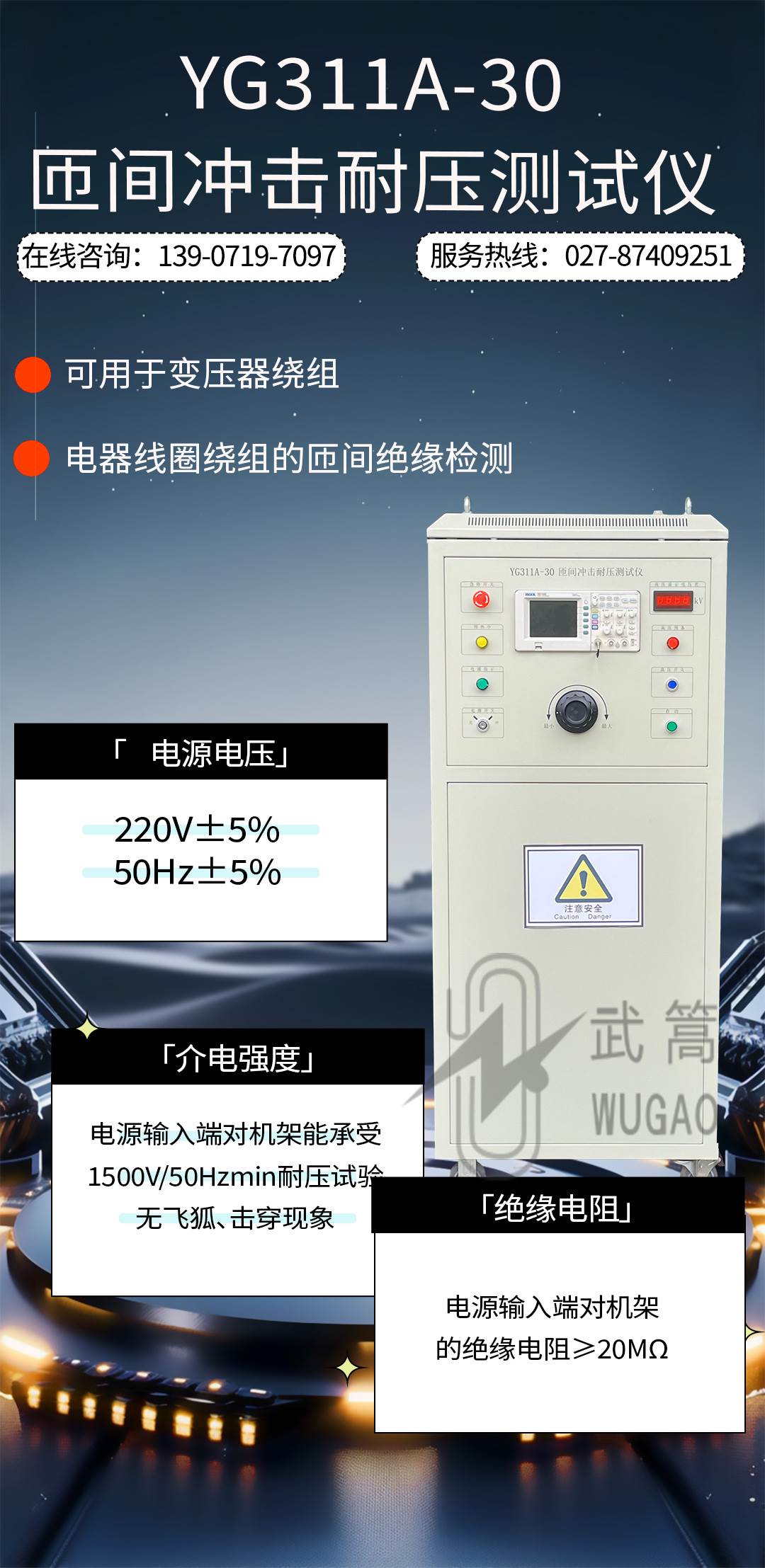

主要技術參數 Main technical parameters
電源電壓：220V±5%；50Hz±5%；
顯示：采用DS1052E彩色示波器；
沖擊波峰值電壓：3kV~30kV±5%范圍內連續可調；
沖擊波重復頻率：3.125Hz；
峰值電壓表顯示：0~30kV；
脈沖電容：0.05uF（也可按要求另選）；
最大輸出能量：22.5J；
絕緣電阻：電源輸入端對機架的絕緣電阻≥20MΩ
介電強度：電源輸入端對機架能承受1500V/50Hzmin耐壓試驗無飛狐、擊穿現象；
環境溫度：0~35度；
相對濕度：35度時≤80%；
外形尺寸：720×600×1700（mm）；
重量：150kg；

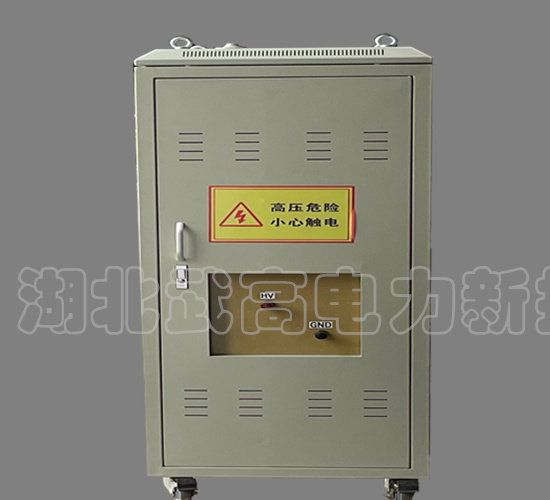

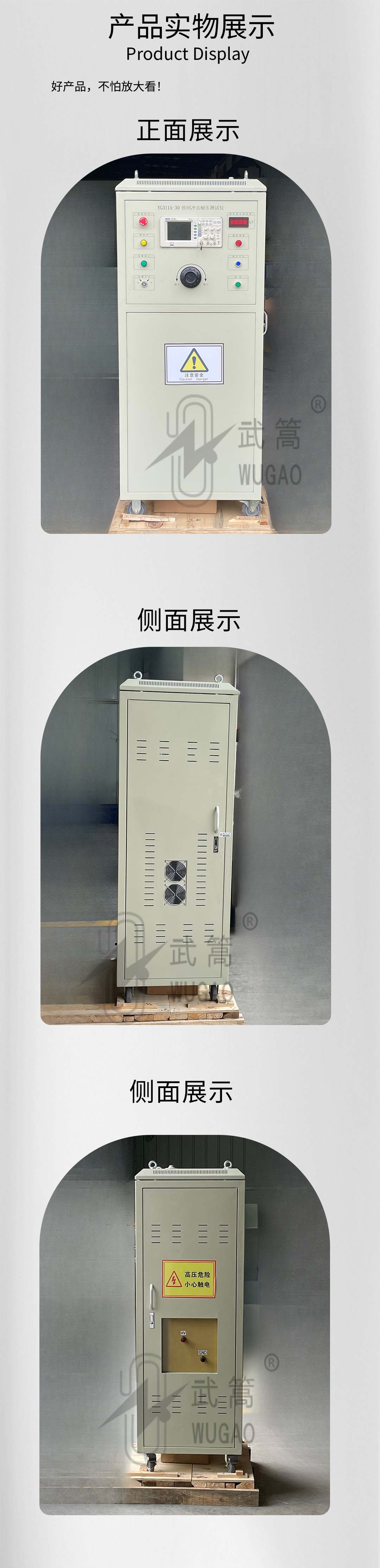

樣式：柜式；
